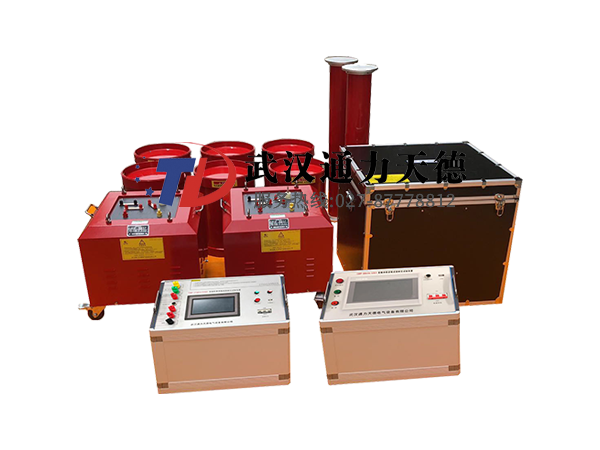

变频电源作为串联谐振耐压试验系统的核心部分,调压、调频独立进行,输出电压0～400 V,频率30～300 Hz,输出纯正的PWM波信号，稳定度高,现场环境下有较强的抗干扰能力。

   在调频调压控制技术发展的早期多采用PAM方式,因此,变频电源逆变器输出的交流电压波形只能是方波,改变方波有效值,只能通过改变方波的幅值,即中间直流电压幅值来完成。随着全控型快速开关器件GTR、IGBT、MOSFET等的出现,才逐渐发展为PWM方式。由于调节PWM波的占空比即可调节电压幅值,所以逆变环节可同时完成调压和调频任务,整流器无需控制,设备结构更简单,控制更方便。输出电压由方波改进为PWM波,降低了输出电压的低次谐波含量。

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护被试品。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

变频电源技术参数

1、额定输出容量：4kW～630kW

2、工作电源：220/380±10%V（单/三相），工频

3、输出电压：0–400V

4、额定输入电流：10A～1575A

5、额定输出电流：10A～1575A

6、电压分辨率：0.01kV

7、电压测量精度：1.5%

8、频率调节范围：30–300Hz

9、频率调节分辨率：≤0.1Hz

10、频率稳定度：0.1%

11、运 行 时 间：额定容量下连续60min

12、温    升：额定容量下连续运行60min元器件最高温度≤65K

13、噪 声 水 平：≤50dB
