本仪器是主要针对直流系统接地故障而研发设计的检测仪器，具有高阻接地、交流窜电、 电池接地定位、直流互窜功能，直流对地电容等功能和性能明显优越于传 统的接地查找装置。

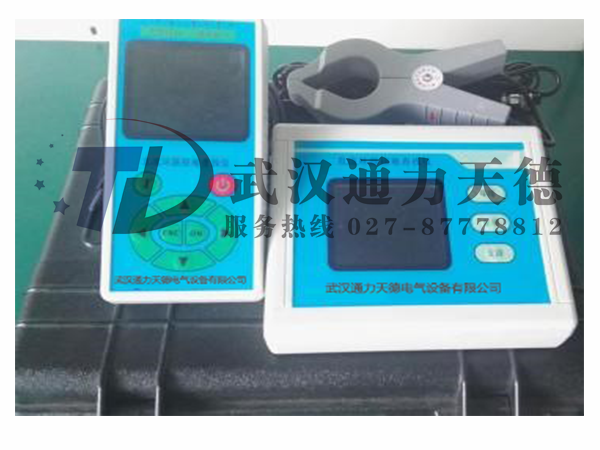

目前光伏发电站、铁路行业直流电源系统电压等级为 1000V 以下的直 流电源接地故障查找的核心问题是现场干扰大。在不同的直流电源和不同 的工作状态下测量,抗干扰性差，导致许多产品误测误判，这是该系列产品的缺点，也是最普遍的现象。我们的产品之所以能够迅速立足该市场， 是因为成功解决了干扰问题。TDZJC-3000 便携式直流接地故障查找仪（分体式） 采用相位超前处理技术和数据转移算法技术研制生产。本产品介于在线式 和便携式两大类型之间,使用方法为便携式,性能为在线式。该仪器具有检 测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直 流系统接地电阻阻值和接地方向，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。

1、本仪器分信号发送器（分析仪）和接收器（定位仪），分析仪直接从母线上取电,不需外接交流或使用电池供电,操作更加方便；

2、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障；

3、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在最小范围内并定位；

4、准确指示接地信号电流方向，语音解说，快速查找接地故障点；

5、准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电 流的大小及相位骤变，快速准确定位故障点；

6、1000V 以下的直流系统共用一套直流接地分析仪，没有对直流电压 有其他特殊的要求；

7、信号输出功率：＜0.01W，内设限流保护，对继电保护、 自动化装置、操作回路没有任何影响，使用安全；

8、纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰号，查看各种检测信号和回路的波形信息；

9、智能电流钳， 自动检测电流钳开、闭状态，大、小钳口通用；

10、能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地；

11、不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；

12、根据不同的绝缘状态、对地阻抗、对地电容、 自动识别信号，并 自动选择最佳信号。

13、人性化的智能触控界面，操作简单，豪华外包装，携带方便。

3.1、分析仪

3.1.1、工作电压：直接从母线上取电(工作电压为 20-300V)

3.1.2、电压测量范围：300V以下直流电源系统

3.1.3、电压测量精度：≤0.5% 测量交流接地电压范围： 0-300V；

3.1.4、交流测量精度：≤0.1V

3.1.5、信号频率：≤ 0.5Hz

3.1.6、最大信号电流：≤10%Un

3.1.7、查找接地时系统对地电压波动：≤10%Un

3.1.8、电桥工作方式：不平衡桥

3.1.9母线接地电阻检测范围：0-999.9 k Ω

3.1.10、母线接地电阻测量精度：≤10%±1k Ω

3.1.11、对地电容:0-500UF

3.1.12功耗：小于 10W

3.1.13、外型尺寸（长×宽×高）：200*145*46（mm）

3.1.14、参考重量：1 ㎏

3.1.15适应温度：-10℃-+50℃

3.2、定位仪

3.2.1、工作电压： 2 4 V（锂电池工作）

3.2.2、支路接地电阻检测范围： 0-999.9 k Ω

3.2.3、支路接地电阻测量精度： 0-500k Ω  ≤10%±2k Ω，500-1000k Ω 显示具体数值

3.2.4、测量支路接地电流分辨率： 1 uA

3.2.5、抗分布电容：大于 500 k Ω  最大电容影响值：小于 3 0UF

3.2.6、漏电流检测灵敏度：小于 0.005mA

3.2.7、检测波形：  12S

3.2.8、测量准确率：100%

3.2.9、电流测量范围：0mA-600A

3.2.10、电流测量精度：0.01mA

3,2,11、报警方式：语音、图形、数据、接地方向

3.2.12功耗：小于 1W

3.2.13、外型尺寸（长×宽×高）：180*100*40（mm）

3.2.14、参考重量：1 ㎏

3.2.15、适应温度：-10℃-+50℃

3.2.16、工作电源：锂电池供电,连续工作大于 10 小时

3.3、信号源参数

3.3.1、信号源最大电流≤800uA

3.3.2、信号源最大功率≤0. 0 1W

3.3.3、信号源最大频率≤ 0 .5Hz

3.3.4、信号源最大峰值≤5Vpp

3.3.5、信号源最大稳定度≤1%
